آموزش استفاده از PuTTY برای پیکربندی سویچ و روتر سیسکو

اگر قصد دارید یک سویچ یا روتر سیسکو را پیکربندی کنید، اولین مرحله برقراری اتصال کنسول است. در نسخه های قدیمی ویندوز مانند Windows 2000 و Windows XP ابزاری به نام HyperTerminal وجود داشت که به شما امکان می داد به راحتی به تجهیزات سیسکو متصل شوید. اما از ویندوز ویستا به بعد این ابزار از سیستم عامل حذف شد و کاربران مجبور شدند برای اتصال به دستگاه ها از ابزارهای جانبی استفاده کنند. یکی از بهترین و محبوب ترین جایگزین های HyperTerminal، نرم افزار PuTTY است که در میان متخصصان شبکه با نام پاتی شناخته می شود.

PuTTY یک ابزار کم حجم، ساده و بسیار کاربردی برای اتصال به روترها و سویچ های سیسکو از طریق پورت سریال، SSH یا Telnet است. در این آموزش به شما توضیح می دهیم که چگونه با استفاده از این برنامه می توانید دستگاه های سیسکو را پیکربندی کنید.

مرحله اول: دانلود و نصب PuTTY

ابتدا باید نرم افزار PuTTY را دانلود و روی کامپیوتر خود نصب کنید. این برنامه نسخه قابل اجرا بدون نصب هم دارد و بلافاصله اجرا می شود.

مرحله دوم: اتصال کابل کنسول

قبل از اجرای برنامه، مطمئن شوید کابل کنسول به درستی وصل شده است.

• سر کابل RJ45 را به پورت کنسول روی روتر یا سویچ متصل کنید.
• سمت دیگر کابل که تبدیل USB به COM دارد را به کامپیوتر وصل کنید.

اگر از تبدیل USB به سریال استفاده می کنید، پس از اتصال، ویندوز یک پورت COM جدید ایجاد می کند که باید آن را در PuTTY انتخاب کنید.

مرحله سوم: اجرا و تنظیمات PuTTY

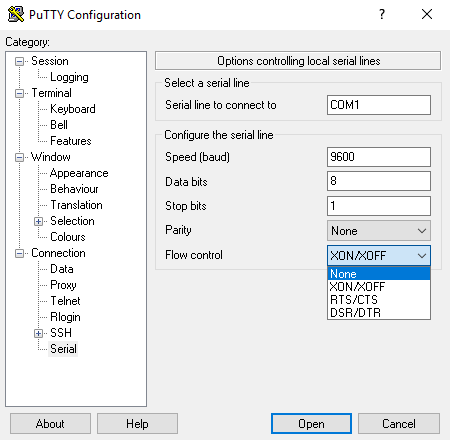

پس از اجرای PuTTY، از منوی سمت چپ وارد بخش Connection شوید و سپس گزینه Serial را انتخاب کنید. حال باید مشخصات اتصال سریال را وارد کنید.

در قسمت Serial line to connect to باید شماره پورت COM دستگاه خود را وارد کنید. در بسیاری از سیستم ها این پورت COM4 است، اما ممکن است در کامپیوتر شما COM1 یا هر شماره دیگری باشد. این موضوع بستگی به نوع تبدیل و سخت افزار شما دارد.

مرحله چهارم: وارد کردن تنظیمات سریال

مشخصات استاندارد اتصال کنسول تجهیزات سیسکو به صورت زیر است:

Bits per sec: 9600

Data bits: 8

Parity: none

Stop bits: 1

Flow control: none

پس از وارد کردن این اطلاعات، روی دکمه Open کلیک کنید. یک صفحه ترمینال باز می شود و اگر کابل کنسول صحیح وصل شده باشد، با زدن Enter وارد محیط CLI دستگاه سیسکو می شوید.

در این مرحله می توانید دستورات مورد نیاز مانند تنظیمات اولیه، پیکربندی VLAN ها، تعریف کاربران، تنظیم رمزها و موارد دیگر را وارد کنید.

اگر قصد ارتقای زیرساخت سازمانی و افزایش پایداری شبکه را دارید، سرورهای HP انتخابی مطمئن و آینده‌نگرانه هستند. برای دریافت مشاوره تخصصی، استعلام قیمت روز و خرید سرور HP با گارانتی معتبر، همین حالا با یرورتیک تماس بگیرید.

نکته آموزشی برای کاربران تازه کار

اگر در یادگیری مفاهیم سیسکو دچار مشکل هستید یا قصد دارید مسیر حرفه ای شبکه را شروع کنید، بهترین نقطه آغاز دوره های نتورک پلاس و سپس دوره CCNA است. یادگیری اصولی این دوره ها باعث می شود هنگام پیکربندی تجهیزات سیسکو با PuTTY یا دیگر ابزارهای مدیریتی اعتماد به نفس بیشتری داشته باشید.

بعد از اينکه تنظيمات بالا را انجام داديد وارد قسمت Session شويد و در بخش Host Name Or IP Address آدرس IP يا نام روتر يا سويچ خود را وارد کنيد. دقت داشته باشيد که Port Number و baud rate بايد مطابق مرحله قبل تنظيم شده باشند؛ مقدار baud rate معمولا بر روي عدد 9600 قرار ميگيرد و اين همان مقداري است که در اغلب تجهيزات سيسکو براي اتصال کنسولي استفاده ميشود. پس از اطمينان از صحت تمام تنظيمات، روي دکمه Open کليک کنيد تا ارتباط با دستگاه برقرار شود و کنسول مديريتي IOS براي شما باز شود.

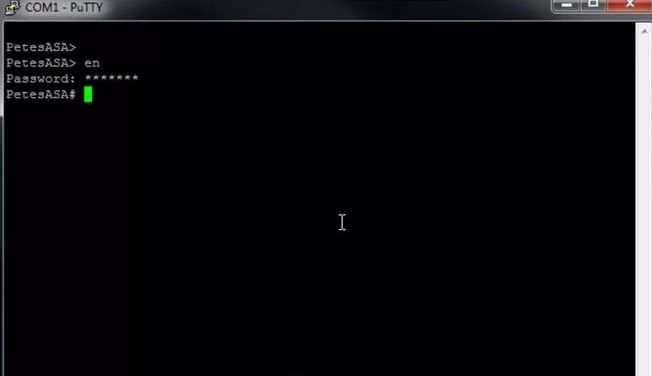

همانطور که در تصوير مشاهده ميکنيد، بلافاصله پس از انتخاب گزينه Open يک پنجره ترمينال باز ميشود که همان کنسول مديريتي سيستم عامل IOS است. در اين محيط شما ميتوانيد تمام تنظيمات، پيكربنديها، عيب يابي و عمليات مانيتورينگ روتر يا سويچ سيسکو را انجام دهيد. اين روش سادهترين و مطمئنترين روش براي دسترسي اوليه به تجهيزات سيسکو است و در بسياري از سناريوهاي شبکه مورد استفاده قرار ميگيرد. اميدوارم اين آموزش براي شما کاربردي بوده باشد و بتوانيد از اين به بعد بدون مشکل از ابزار PuTTY براي اتصال و پيكربندي تجهيزات سيسکو استفاده کنيد.
